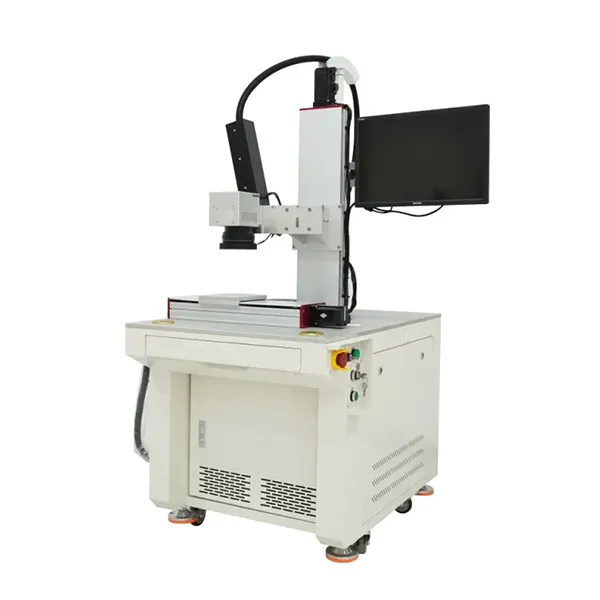

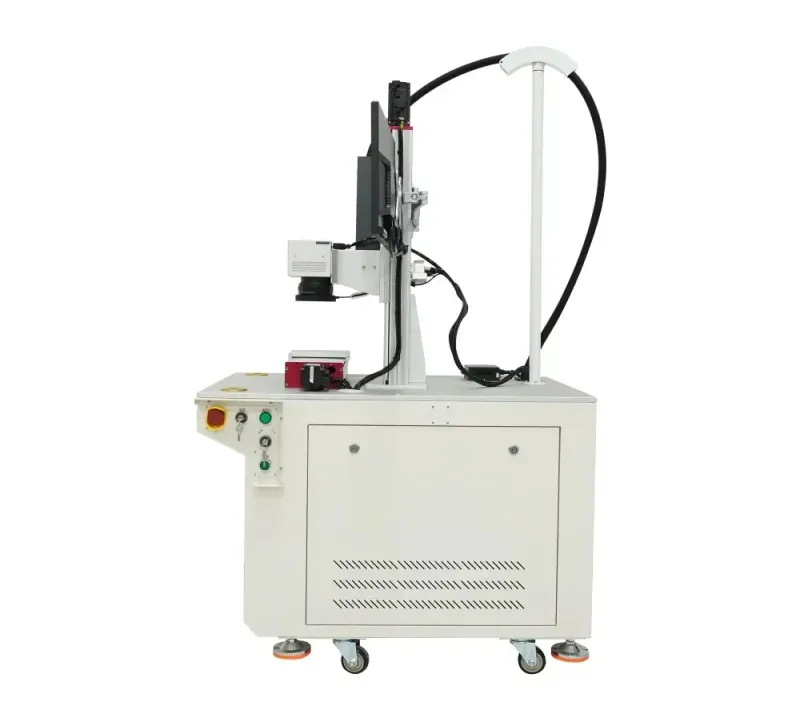

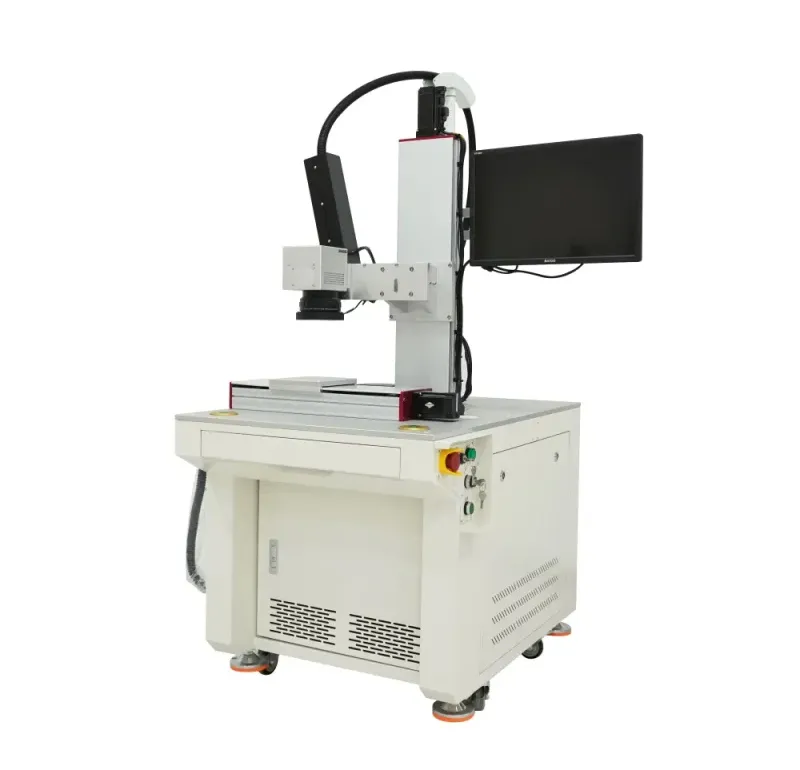

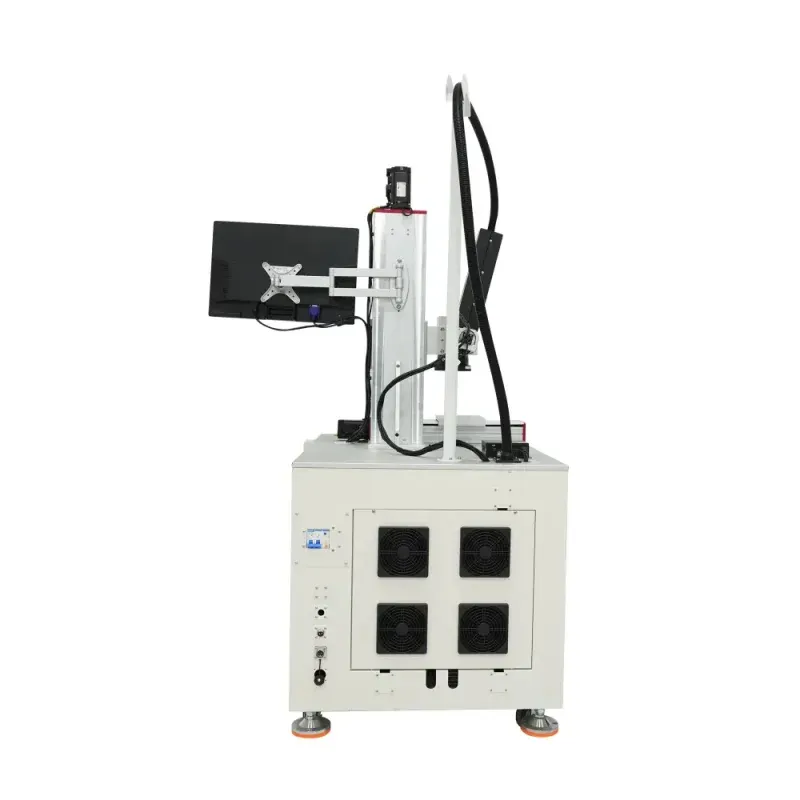

ماكينة اللحام فايبر ليزر بنظام الجلفانومتر Galvo Fiber Laser Welding Machine
- مساحة منطقة الوسم: 200x200x200mm
- طول موجة الليزر: 1064 نانومتر
- مدة النبضة : 0.3 إلى 20 ميلي ثانية
- دقة التكرار: ±0.01mm
يمكن لماكينة اللحام الكهربائي بالليزر ونظام مسح الجلفانومتر لحام 2000 عروة توصيل (نقاط متعددة) في الساعة، حيث تصل سرعة اللحام من 1 إلى 20 نقطة/ثانية، مما يقلل وقت التشغيل بفعالية كبيرة. بناءً على ذلك، فإن الماكينة تعد مثالية خصيصاً للحام النقطي لرقاقات الدوائر المطبوعة المصنوعة من الفولاذ المقاوم للصدأ (الستانلس ستيل) فائق النحافة، مثل أغطية حماية الهواتف المحمولة، وهياكل الهواتف المعدنية، وأغطية المكثفات المعدنية، والأقراص الصلبة، والمحركات الدقيقة، والمستشعرات، ولا سيما لحام عروات البطاريات الأسطوانية.
| قدرة الليزر | QCW-75 (القدرة القصوى: 750 وات) |
| QCW-150 (القدرة القصوى: 1500 وات) | |
| نوع الليزر | مصدر فايبر ليزر QCW |
| طول موجة الليزر | 1064 نانومتر |
| أقصى سماكة للحام | 0.1-2.0mm |
| القدرة الكلية | ≤13kw |
| الجهد | 220V+10%/ 50Hz/ 30A |
| مدة النبضة | 0.3 إلى 20 ميلي ثانية |
| التردد | 1-100Hz |
| نطاق تعديل قطر نقطة الليزر | 0.2-2mm |
| التموضع | مؤشر أحمر |
| دقة التكرار | ±0.01mm |
| نظام التحكم | PLC أو PC (CNC2000) |

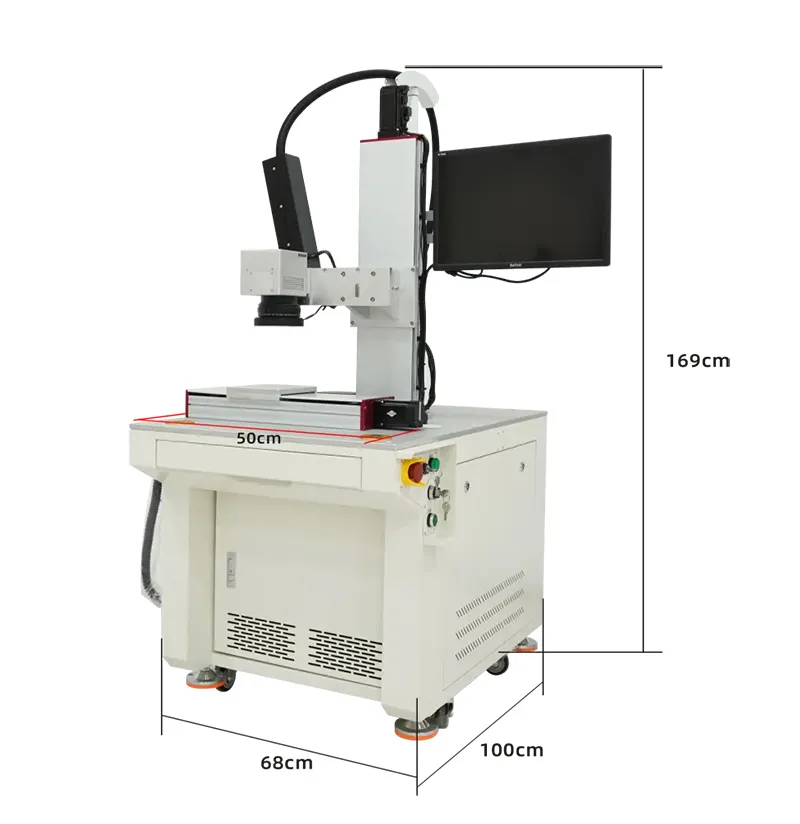

| أبعاد منطقة العمل | 200mm×200mm×200mm |
تُستخدم الماكينة بشكل أساسي في اللحام النقطي عالي السرعة لرقاقات الصفائح المعدنية، مثل رقائق النحاس، والفولاذ المقاوم للصدأ (الستانلس ستيل)، وألواح النيكل، وغيرها. كما أنها قابلة للتطبيق في اللحام النقطي أو لحام الإحكام (السد المانع للتسريب) لمختلف أنواع البطاريات، وأغطية حماية الهواتف المحمولة، وهياكل الهواتف، ومنتجات المكثفات، والأقراص الصلبة للحواسيب، والمحركات الدقيقة، والمستشعرات، وغيرها من قطاعات الصناعات الإلكترونية. ووفقاً لمتطلبات اللحام الخاصة بالمنتج، يمكن اعتماد نظام إخراج متعدد القنوات، أو مشاركة الوقت، أو مشاركة الطاقة، ودمجها للعمل بالتزامن مع خطوط التجميع لرفع كفاءة اللحام.
اللحام النقطي(المادة: فولاذ مقاوم للصدأ [ستانلس ستيل]، عمق النفاذية: 0.6 مم)
لحام متقطع (لحام غرزة)(المادة: فولاذ مقاوم للصدأ [ستانلس ستيل]، عمق النفاذية: 0.3 مم)
لحام وصل (لحام تراكبي/توصيلي)(المادة: فولاذ مقاوم للصدأ [ستانلس ستيل]، عمق النفاذية: 0.8 مم)

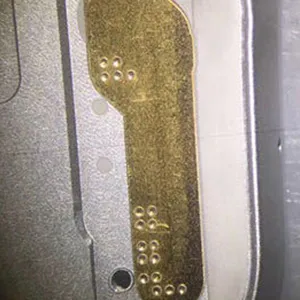

لحام مركّب (لحام مواد مختلفة)(المادة: ألومنيوم + صفيحة نحاس، عمق النفاذية: 0.6 مم)

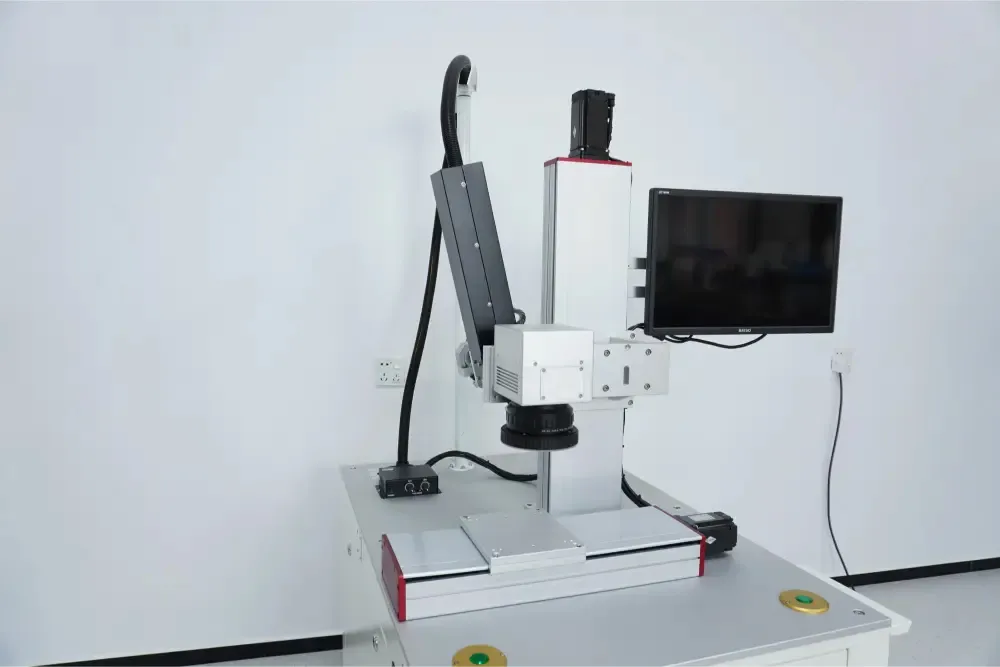

نظام التوجيه والمسح السريع
يُستخدم جلفانومتر المسح عالي السرعة لتوجيه وتحديد موضع الليزر، حيث يمكن أن تصل السرعة إلى 7000 مم/ثانية. ويساهم هذا في تقليل وقت الخمول (الوقت الضائع) بين مواضع اللحام المختلفة بشكل كبير، مما يؤدي بدوره إلى رفع كفاءة الإنتاج بفعالية عالية.

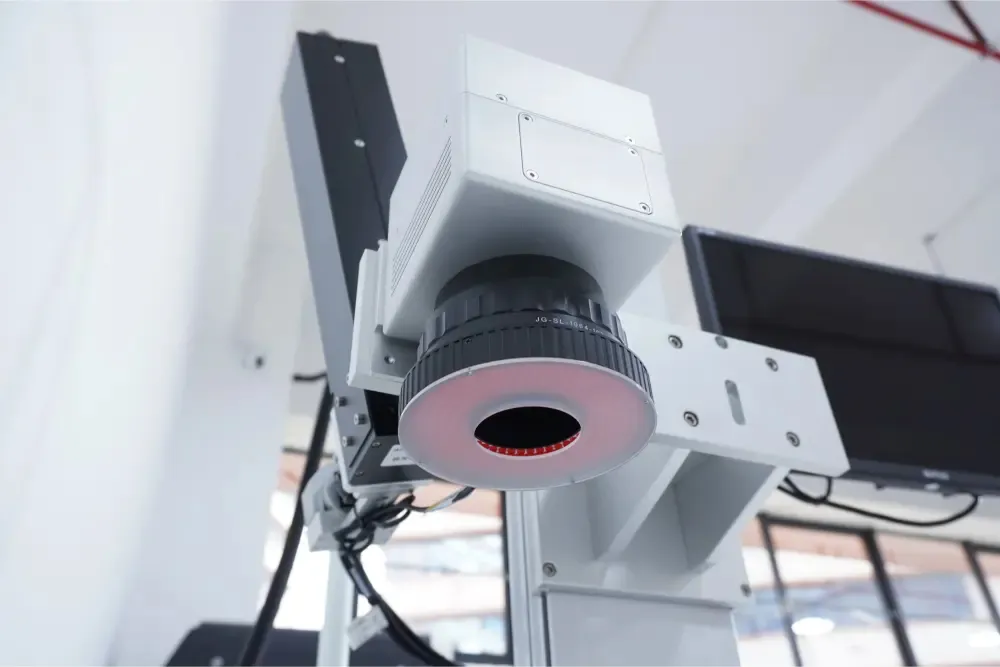

عدسة المسح (المجال)
تتميز عدسة المجال المدمجة (Fθ) بتصميم ذي فجوات هوائية متباعدة وطبقة طلاء مضادة للانعكاس، مما يضمن نفاذية بصرية فائقة ومتانة استثنائية مع نسبة تشويه شبه منعدمة (أقل من 1 بالمائة).

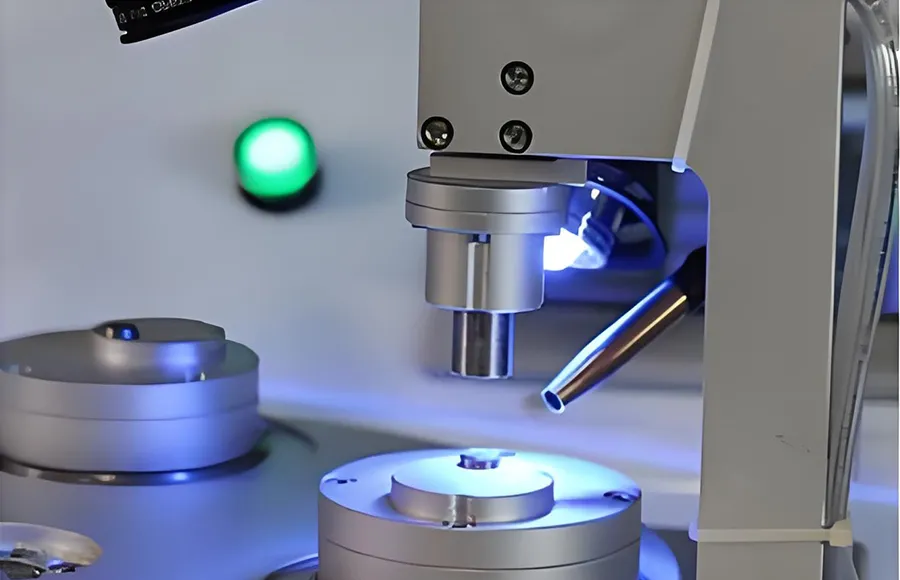

لحام عالي الدقة
مخرجات ثابتة ومستمرة، لحام نقطي، لحام تناكبي، لحام متقطع (غرزة)، لحام إحكام، وغيرها: عرض لحام صغير، منطقة متأثرة بالحرارة (HAZ) ضيقة، خط لحام ناعم وجمالي، وكثافة طاقة عالية.
