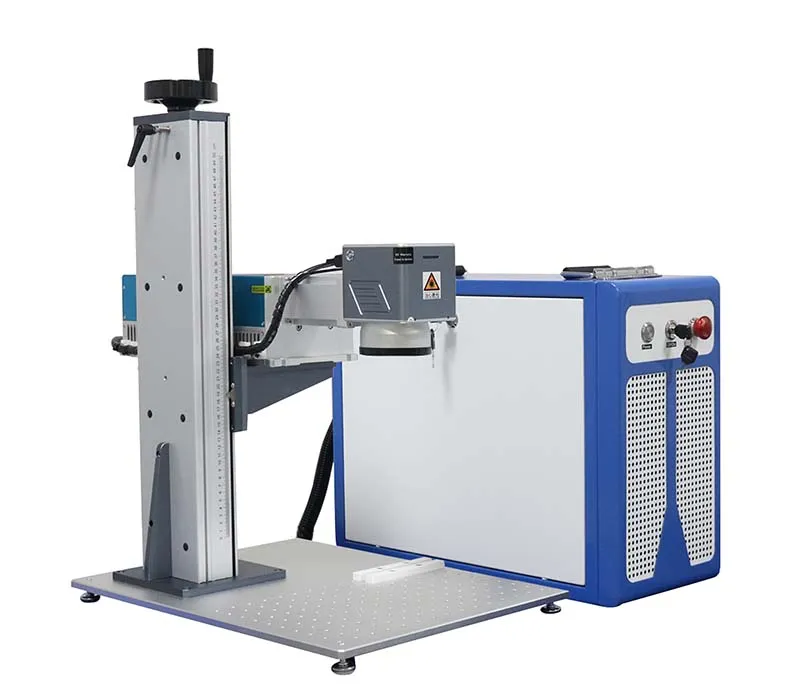

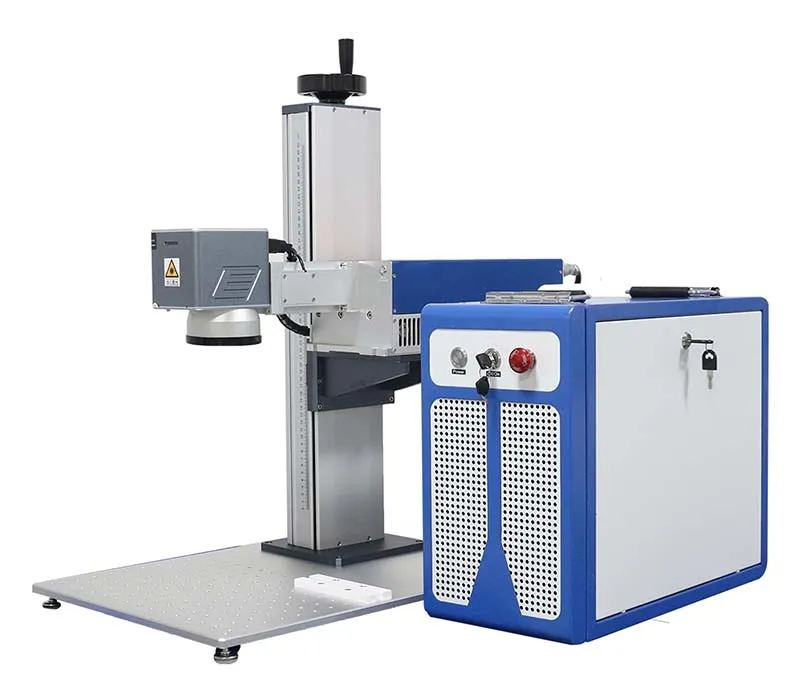

Split UV Laser Marking Machine
ماكينة وسم ليزر أشعة فوق بنفسجية بوحدة منفصلة
(تصميم منفصل يفصل بين مصدر الليزر ورأس الوسم، مناسبة لخطوط الإنتاج ومحطات العمل المتنقلة والأماكن الضيقة)
Split UV Laser Marking Machine
طول موجة الليزر 355 نانومتر
نطاق منطقة الوسم (الماركنج) حتى 300 × 300 مم
جودة شعاع الليزرM²<1.2~1.5
السرعة القصوى للخط 7000 مم/ ثانية
تتميّز هذه الماكينة بهيكلٍ منفصل بين مصدر الليزر ورأس الوسم، ما يمنح مرونة عالية في تركيب وتشغيل الجهاز ضمن خطوط الإنتاج، أو محطات العمل المتنقلة، أو المساحات الضيقة. كما تعتمد الماكينة على تقنية المعالجة الباردة بأشعة UV بطول موجي 355 نانومتر، ويُنتج بقعة ليزر فائق الدقة بقطر لا يتجاوز 0.017 مم، مع منطقة تأثير حراري أقل من 1 ميكرومتر، ما يحقق وسماً بالغ الدقة دون إحداث أي تلف مادي على مواد مثل البلاستيك والزجاج وطلاءات المعادن. إلى جانب ذلك، تدعم الماكينة وسم الأرقام التسلسلية الديناميكية، والرموز غير المرئية (QR)، والرسومات المعقدة، مع دمج برامج ذكية مثل EzCAD لتلبية احتياجات صناعية متنوعة. وتُعد هذه الماكينة أداة فعّالة ومبتكرة لزيادة الإنتاجية في مجالات مثل المكونات الإلكترونية، وتغليف المنتجات الطبية، ومكافحة التزوير في السلع الفاخرة.
اطلب عرض سعر
التطبيقات
تعتمد هذه الماكينة على تقنيات المعالجة الباردة، والدقة العالية، والقدرة على التكيّف مع أنواع متعددة من المواد، مما يجعلها مثالية لمعالجة المواد الحساسة للحرارة، أو العاكسة بشدة، أو التي تتطلب نقشًا فائق الدقة، حيث يمكنها تنفيذ نقش غير حراري بدقة تحت الميكرون على مجموعة واسعة من الأسطح، بما في ذلك: طلاءات المعادن، البوليمرات مثل ABS، وPVC، وHDPE، وأنواع البلاستيك الأخرى، والزجاج، السيراميك وغيرها من المواد الدقيقة التي يصعب معالجتها بالوسائل التقليدية.

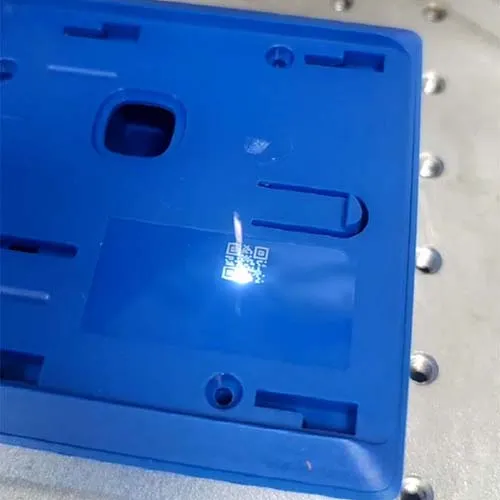

البلاستيك part الوسم والنقش بالليزر
الوسم والنقش بالليزر على المواد المصنوعة من الجلد

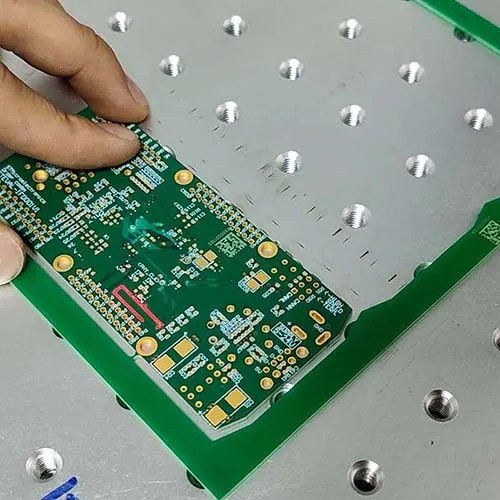

وسم لوحات الدوائر المطبوعة (PCB) بالليزر

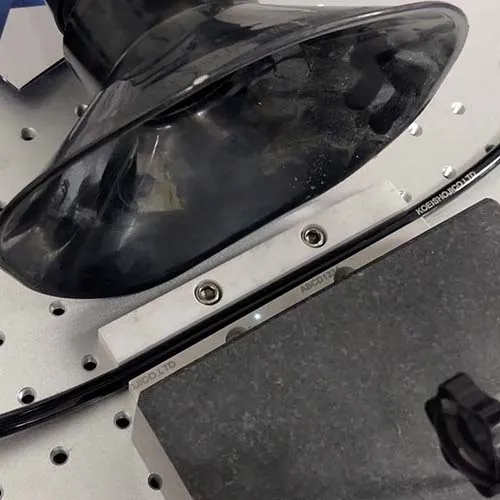

وسم بالليزر لخراطيم PU (البولي يوريثان)
الوسم والنقش بالليزر على مواد مصنوعة من السيليكون
الوسم والنقش بالليزر على زجاجات وأكواب المشروبات

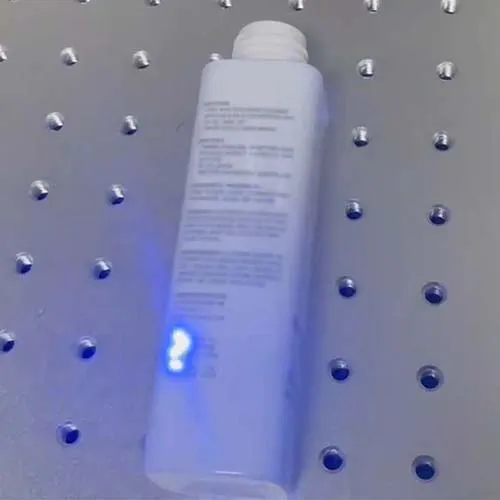

الوسم بالليزر للزجاجات البيضاء المصنوعة من مادة PET

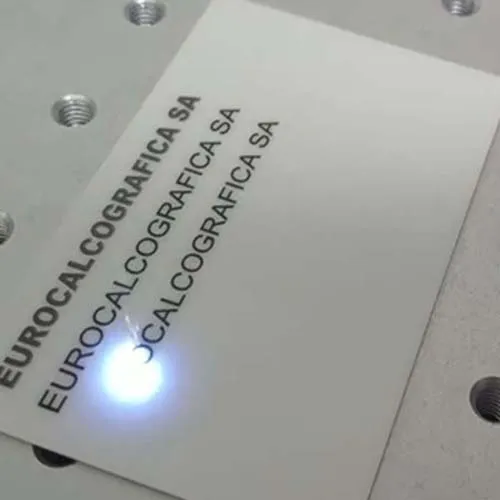

وسم بالليزر على بطاقات PC بدقة عالية وتفاصيل واضحة

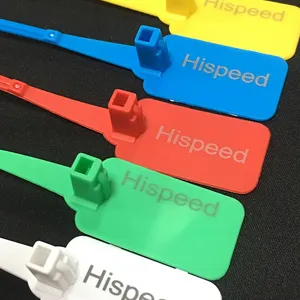

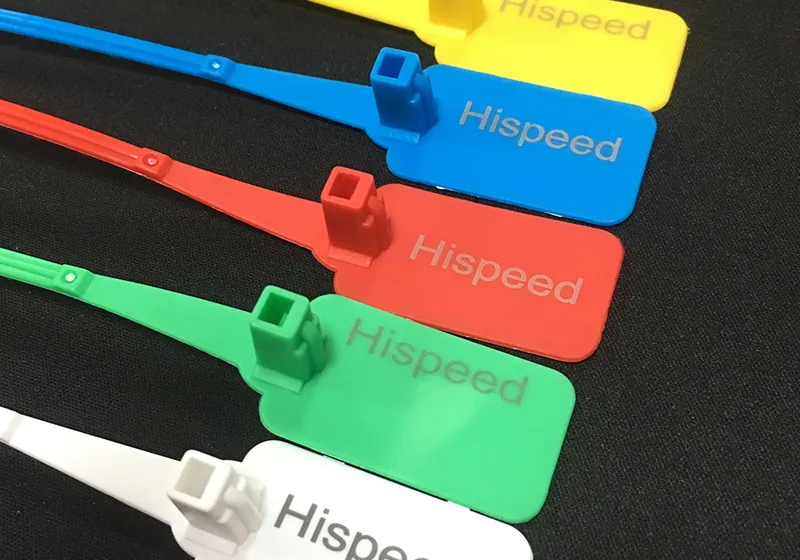

الطباعة بالليزر على بلاستيك PP

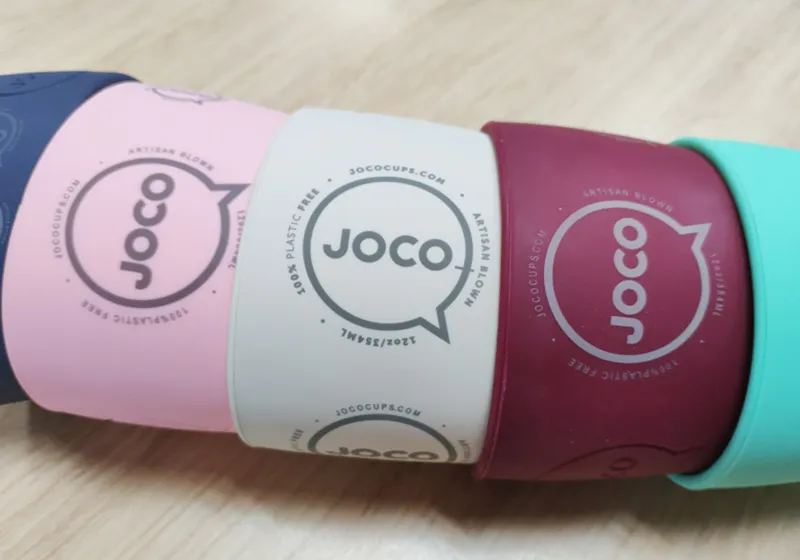

الطباعة بالليزر على غلاف كوب سيليكون

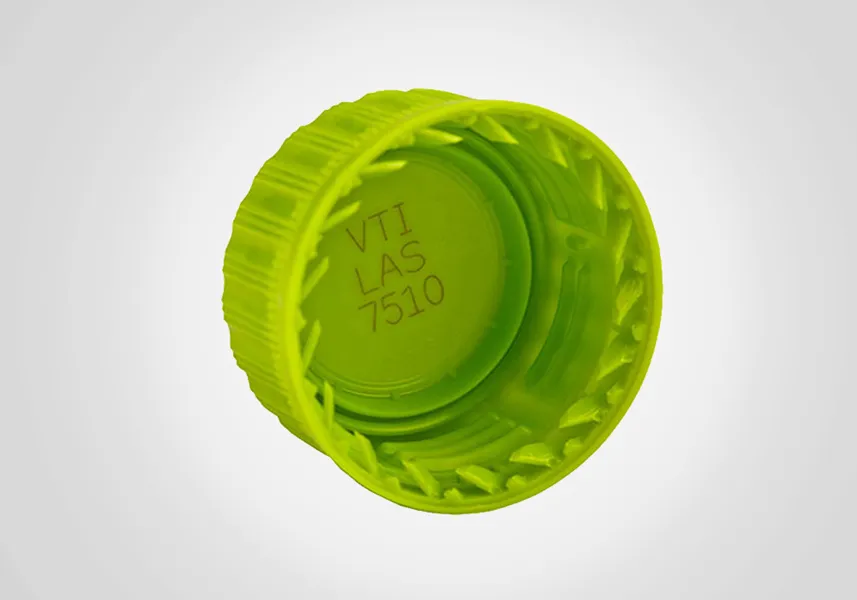

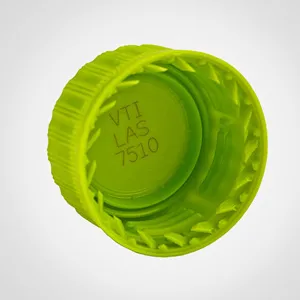

الطباعة بالليزر على غطاء زجاجة بلاستيكي

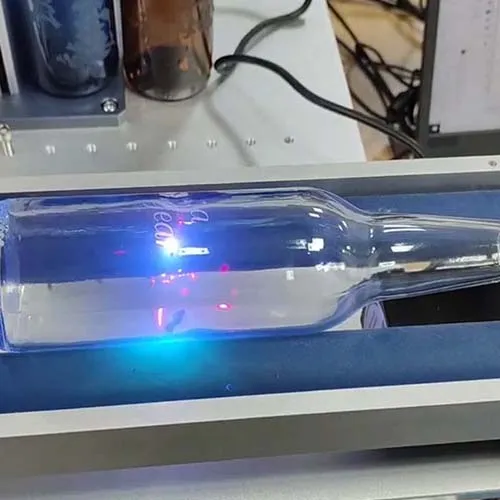

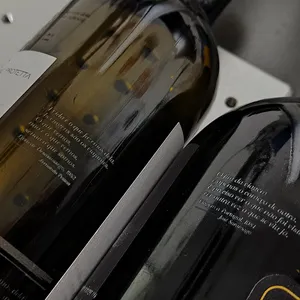

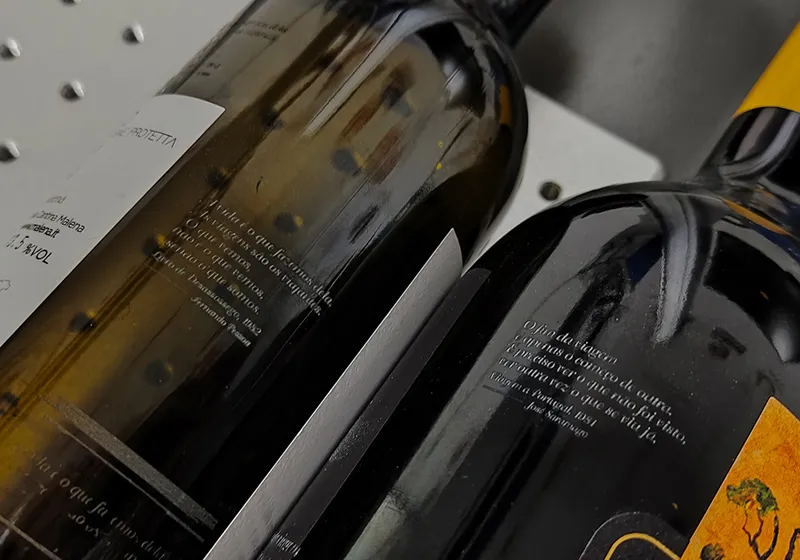

الطباعة بالليزر على زجاجة نبيذ زجاجية

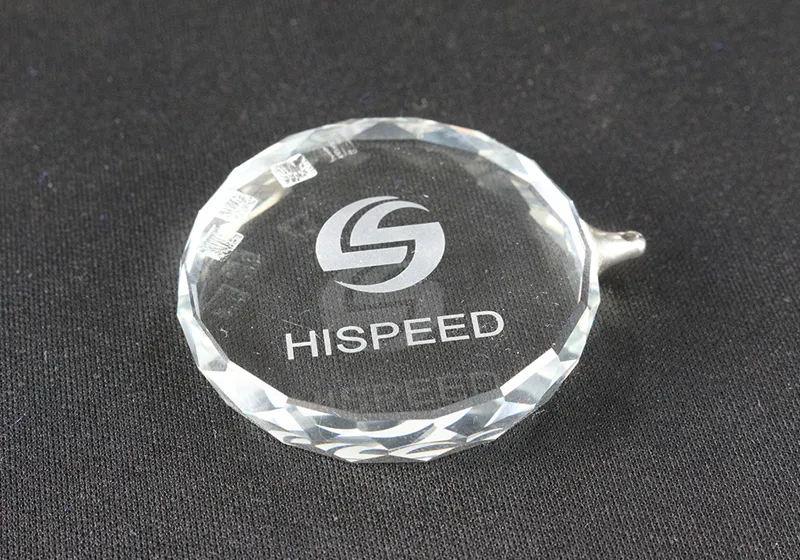

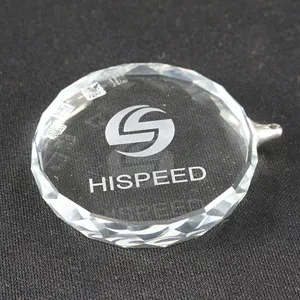

الطباعة بالليزر على الكريستال

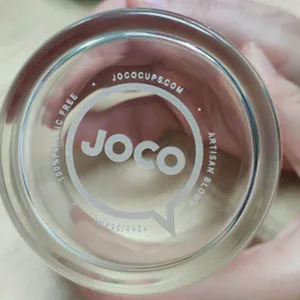

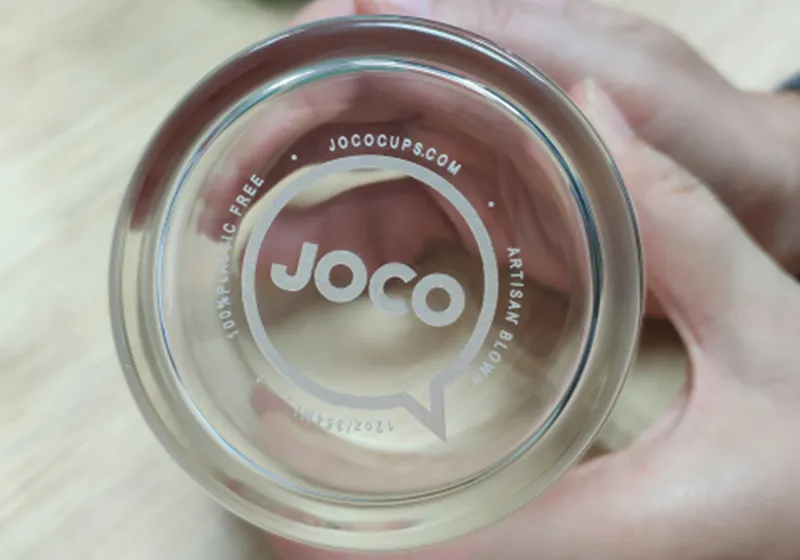

الطباعة بالليزر على زبديات زجاجية
المواصفات الفنية
المكوّنات والتجهيزات
طلب عرض سعر / استفسار
المواصفات الفنية
طاقة (قدرة) الليزر 3 وات، 5 وات، 10 وات
نوع الليزر ليزر أشعة فوق بنفسجية UV
طول موجة الليزر 355 نانومتر
نطاق منطقة الوسم (الماركنج) حتى 300 × 300 مم
جودة شعاع الليزرM²<1.2~1.5
السرعة القصوى للخط 7000 مم/ ثانية
أدنى حجم للحرف 0.05 مم
أدنى حجم للخط 0.01 مم
نظام التبريد تبريد بالماء
مصدر الطاقة220V/50Hz, 110V/60Hz
درجة حرارة التشغيل من 10 إلى 35 درجة مئوية (التشغيل خارج هذا النطاق قد يؤثر على أداء الجهاز وعمره الافتراضي)
قدرة (طاقة) الليزر 3 واط منطقة عمل بقياس حتى 110 × 110 مم، مثالية لوسم المنتجات البلاستيكية بدقة عالية.
قدرة (طاقة) الليزر 5 واط منطقة عمل بقياس حتى 110 × 110 مم، مخصصة للوسم على الزجاج أو السيراميك مع نتائج نقوش واضحة ومميزة.
قدرة (طاقة) الليزر 10 واط منطقة عمل واسعة بقياس حتى 300 × 300 مم، مصممة للنقش والوسم بكميات كبيرة وبنطاق واسع وإنجاز الأعمال الكبيرة بكفاءة عالي في مختلف التطبيقات.

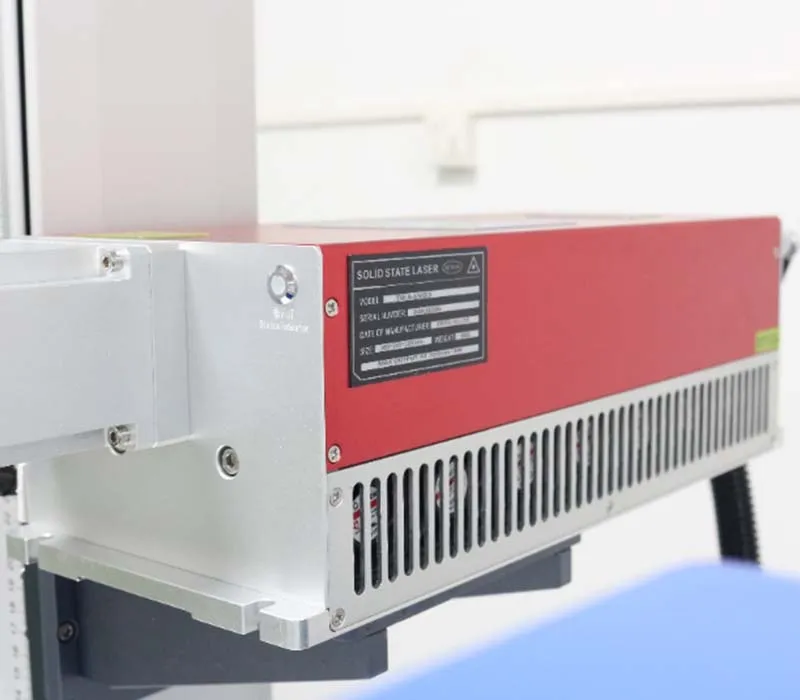

مصدر الليزر
نوفر مصادر ليزر معتمدة من علامات تجارية رائدة محلياً وعالمياً، مثل DXT، GL، وOptowave ، حيث تتميز هذه المصادر بكفاءة تحويل مضخة عالية، واستهلاك منخفض للطاقة، وجودة شعاع ممتازة. ومن خلال استخدام تقنية التضاعف الترددي داخل الحجرة من الدرجة الثالثة، يكون الطول الموجي أقصر مقارنةً بأشعة الليزر الليفية (1064 نانومتر) وليزر ثاني أكسيد الكربون (10.64 ميكرومتر)، مما ينتج عنه طاقة فوتونية أعلى.
وهذه الميزة تمكن من كسر سلاسل جزيئات المادة بشكل مباشر دون الاعتماد على التسخين، مما يحقق تأثير "النقش الضوئي" بدقة عالية مع منطقة متأثرة بالحرارة تقل عن 1 ميكرومتر، وبالتالي يمنع تشوه أو احتراق المواد، ويضمن جودة معالجة فائقة ودقة متناهية في التطبيقات الصناعية والتقنية.

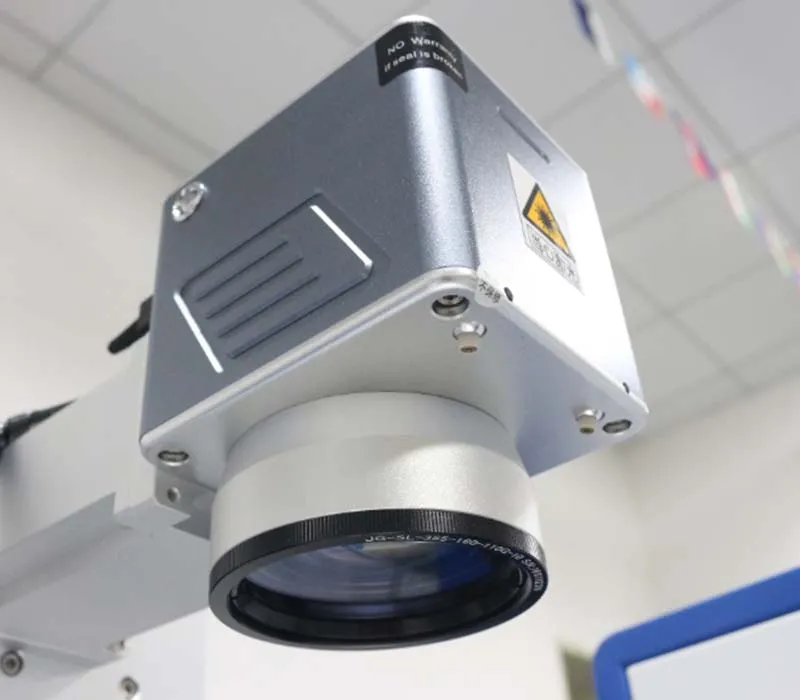

ماسح جالفو
يتميز بسرعة مسح عالية تصل إلى 7000 مم/ثانية، مع استقرار فائق في الأداء، ويأتي مزودًا بجهاز تركيز مزدوج للضوء الأحمر، مما يعزز بشكل كبير من كفاءة التركيز ودقة المعالجة.
عدسة نوع F-theta
مزودة بعدسة F-theta بطول موجي 355 نانومتر، مخصصة بشكل رئيسي لأجهزة الوسم بالليزر فوق البنفسجي (UV). وبفضل طولها الموجي القصير، تعتبر مثالية لتمييز مجموعة واسعة من المواد المعدنية وغير المعدنية بدقة عالية. كما تدعم العدسة التشغيل طويل الأمد دون الحاجة إلى استهلاك أو استبدال قطع غيار، مما يعزز من كفاءة واستمرارية العمل. كما تجدر الإشارة إلى أنه حتى الآن، لم نتلقَ أي تقارير من المستخدمين عن تلف عدسة F-theta، مما يؤكد جودتها العالية وموثوقيتها في بيئات العمل المختلفة.
لوحة التحكم
مزودة بلوحة تحكم أصلية من نوع JCZ EZCAD، تضمن استقرار وكفاءة نظام الوسم بالكامل. كما تدعم واجهة البرنامج عدة لغات منها الصينية، الإنجليزية، الإيطالية، الروسية، الكورية، اليابانية، الإسبانية، والبرتغالية، مما يسهل الاستخدام عالمياً. فضلاً عن ذلك، تتضمن وظائفها المتقدمة وسم النصوص، رموز QR، الرسوميات المتجهية، التخطي التلقائي للأرقام التسلسلية، والعديد من المزايا الأخرى التي تعزز من الإنتاجية ودقة العمل.

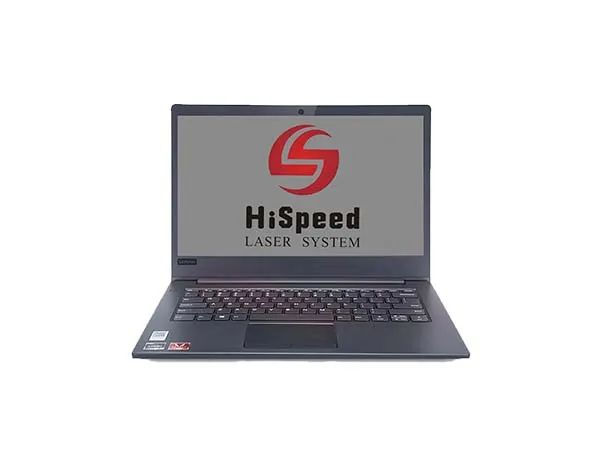

حاسوب ذكي
مزودة بحاسوب نوع Lenovo يعمل بنظام ويندوز 10، مع شاشة LCD قياس 14 بوصة لضمان تشغيل سلس ومستقر لكامل منظومة معدات الليزر. ولذا، فإن هذا التجهيز يحقق أداءً موثوقًا وكفاءة عالية في التحكم، مما يسهم في تحسين تجربة المستخدم وزيادة دقة العمليات.
العمود
يتميز بآلية رفع وخفض كهربائية، مما يتيح التكيف السريع مع قطع العمل ذات الارتفاعات المختلفة دون الحاجة إلى تعديل يدوي. وهذه الخاصية تسهم بشكل كبير في رفع كفاءة العمل وتحسين سرعة العمليات، مما يعزز من إنتاجية النظام بشكل عام.
ملصقات تحذير وتعليمات السلامة من الليزر
تؤدي دوراً حيوياً في بيئات استخدام الليزر، حيث تعمل على تنبيه الأشخاص إلى المخاطر المحتملة المرتبطة بالليزر، مما يضمن حماية العاملين وسلامتهم أثناء عمليات التشغيل.
تكوين معياري قياسي
تكوين بمواصفات اختيارية
قائمة الملحقات
جهاز شفط الأبخرة (الدخان الناتج عن عملية الوسم)
عدسة نوع F-theta
ملزمة (قالب) تثبيت دوارة اسطوانية
محور دوّار بأسطوانة (محور دوّار بنظام البكرات)
